超低溫球閥

型號：39A, 26A, 26J

產品介紹

物料表

尺寸圖

平台架尺寸

型錄下載

溫度壓力曲線圖

回球閥列表

應用

化工廠、液化天然氣。

技術資料

設計：

B16.34, API608

尺寸：

1/2" ~ 4"
DN15 ~ DN100

壓力等級：

Class 150, 300, 600, 1500 WOG

端口：

法蘭端，牙口端，套焊端，對焊端，長焊端

產品檢測：

API 598

流量：

全流量

認證：

API 607: 39A
MSS SP-134: 39A
ISO 15848-1

特點

• 以具有競爭力的價格提供卓越的閥門設計。

• 易燃和非易燃非應用的逸散性洩漏控制，可應要求提供。(39A, 26J)

• 閥門逸散性排放能力通過ISO 15848-1第三方控制，可應要求提供。(39A, 26J)

• 可直接安裝執行器的ISO平台架，不需支架連接桿，節省成本、空間及時間。

• 延長端蓋可應要求提供。

• 特別適於天然氣&液化天然氣產業。

• 防火認證API 607。可應要求提供(39A)。

• 明確的開關位置指示。

• 防爆軸心。

• NACE MR0175可應要求提供。

• 可使用附鎖裝置。

• 防靜電裝置。

• 根據 ISO 9001認證的質量體系製造。

• 多種球座材質可供選擇。

除了標準的球座材質，球座有以下材質可供選擇。每個球座選項將滿足廣泛的性能，適用於許多應用：

- RPTFE

- Modified PTFE (TFM1600)

- Modified PTFE + 25% Carbon Fiber (TFM4215)

- PCTFE

* 請參考溫壓圖

39A剖面圖

26A剖面圖

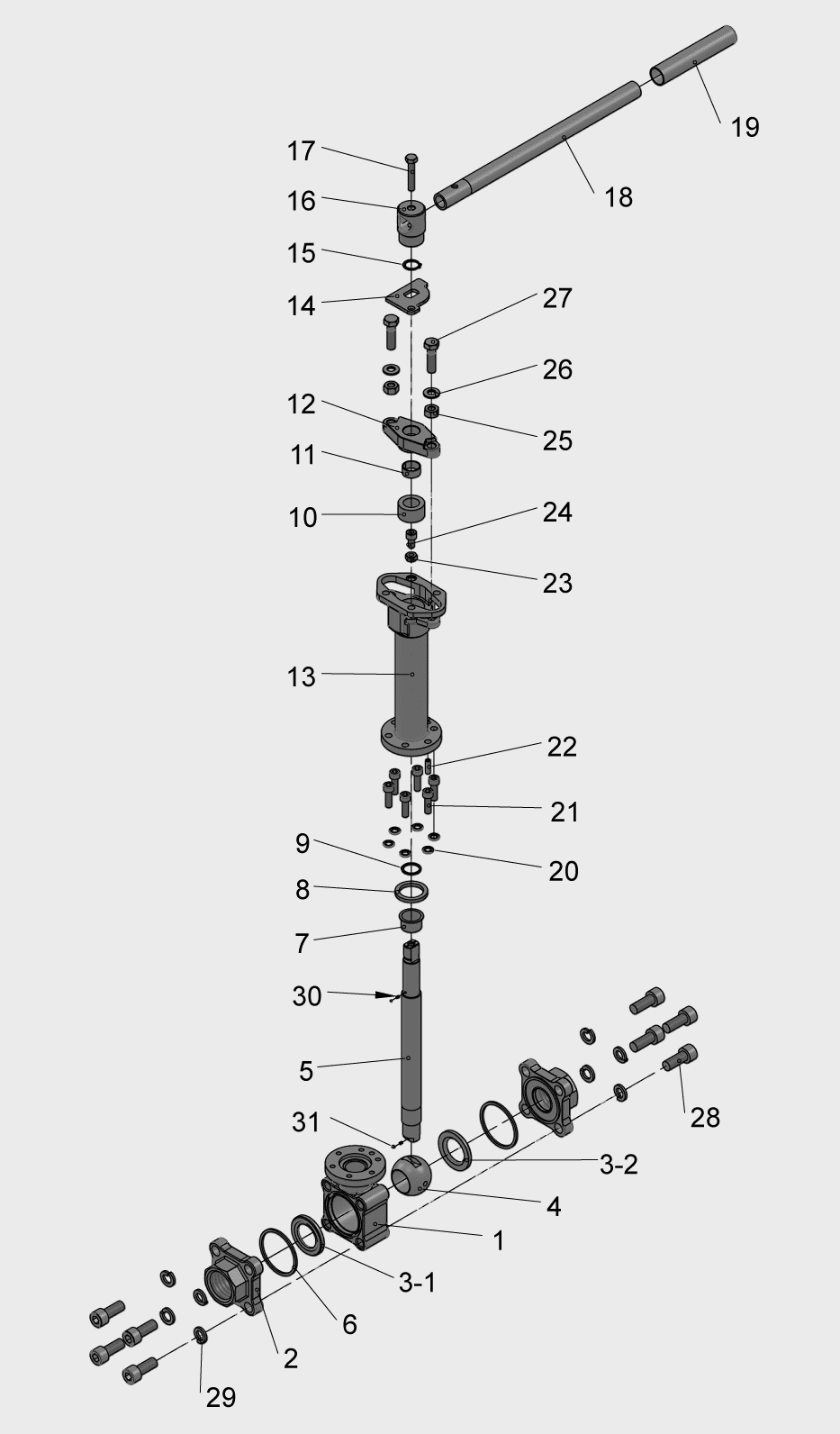

型號：39A

ITEM

PART NAME

STAINLESS STEEL

Body

A351-CF8M

End Cap

A351-CF8M

Seats

PCTFE

Ball

A351-CF8M

Stem

17-4PH

Body Seal

GRAPHITE

Bearing

304+PTFE

Bonnet Gasket

GRAPHITE

Thrust Washer

PCTFE

Packing

GRAPHITE

Stem Bearing

PTFE

Gland Flange

A351-CF8

Bracket

A351-CF8M

Stop Plate

SS 304

Snap Ring

SS 420

T-Block

A351-CF8

Hex Bolt

SS 304

Pipe

SS 304

Pipe Cover

VINYL

Spring Washer

SS 304

Socket Head Bolts

A2-70

Spring Pin

SPRING STEEL

Stop Nut

SS 304

Stop Screw

SS 304

Gland Nut

A194-8M

Disc Spring

SS 301

Gland Bolt

A193-B8

Stud

A2-70

Spring Washer

SS 304

Spring

SS 316

Static Device

SS 316

型號：26A

ITEM

PART NAME

STAINLESS STEEL

Body

A351-CF8M

End Cap

A351-CF8M

Seats

PCTFE

Ball

A351-CF8M

Stem

17-4PH

Body Seal

GRAPHITE

Bearing

304+PTFE

Bonnet Gasket

GRAPHITE

Thrust Washer

PCTFE

Packing

GRAPHITE

Stem Bearing

PTFE

Gland Flange

A351-CF8

Bracket

CF3M/316L

Stop Plate

SS 304

Snap Ring

SS 420

T-Block

A351-CF8

Hex Bolt

SS 304

Pipe

SS 304

Pipe Cover

VINYL

Spring Washer

SS 304

Hex Bolt

A193-B8M CLS2

Spring Pin

SPRING STEEL

Stop Nut

SS 304

Stop Screw

SS 304

Gland Nut

A194-8M

Disc Spring

SS 301

Gland Bolt

A194-8M

Stud

A193-B8M CLS2

Nut

A194-8M

Spring Washer

SS 304

Spring

SS 316

Static Device

SS 316

* 我方有權隨時變更材質/設計/規格，以便提供品質優良的產品。

39A (1500 WOG)

26A (Class 150)

26J (Class 300)

* 我方有權隨時變更材質/設計/規格，以便提供品質優良的產品。

39A (1500 WOG)

26A (Class 150)

26J (Class 300)

* 我方有權隨時變更材質/設計/規格，以便提供品質優良的產品。

Remark:

1. It is recommended that the appropriate seat material, providing a higher pressure & temperature, is selected, if you feel the standard material is borderline and you prefer a larger safety allowance.

2. For steam service, options available are PEEK, PTFE+50%SS, or Metal seat, depending on the service application.

3. Final selection of seat material is the user's choice, experience & responsibility.
