逆止閥
型號：K5, K5-Forge, K6, K7-Dual Plate, K7-Single Plate, K8, K9
回產品介紹
應用
礦業與礦物加工業、水與汙水處理、化工廠、汽車工業、造船工業、一般流體。
技術資料
設計：
B16.34, API 602, API 594, DIN12516-1
尺寸：
1/2" ~ 24"
壓力等級：
600 WOG, ASME Class 150 ~ 2500, PN40
端口：
牙口：K5, K8
套焊：K5
對夾：K7-雙瓣式，K7-單瓣式，K9
凸耳：K7-雙瓣式
法蘭：K6
產品檢測：
API 598, EN12266-1
特點
• 以具有競爭力的價格提供卓越的閥門設計。
• K7雙瓣式逆止閥有一般式及內裝式可供選擇。
• 明確的方向指示。
• 根據 ISO 9001認證的質量體系製造。
• 多種球座材質可供選擇。
除了標準的球座材質，球座有以下材質可供選擇。每個球座選項將滿足廣泛的性能，適用於許多應用：
- Metal Seat
- Stellite 6 Body Seat (K5, K6, K7)
- Stellite 6 Body + Disc Sealing (K5, K6, K7)
- Buna-N (K7)
- EPDM (K7)
- Viton (K7)

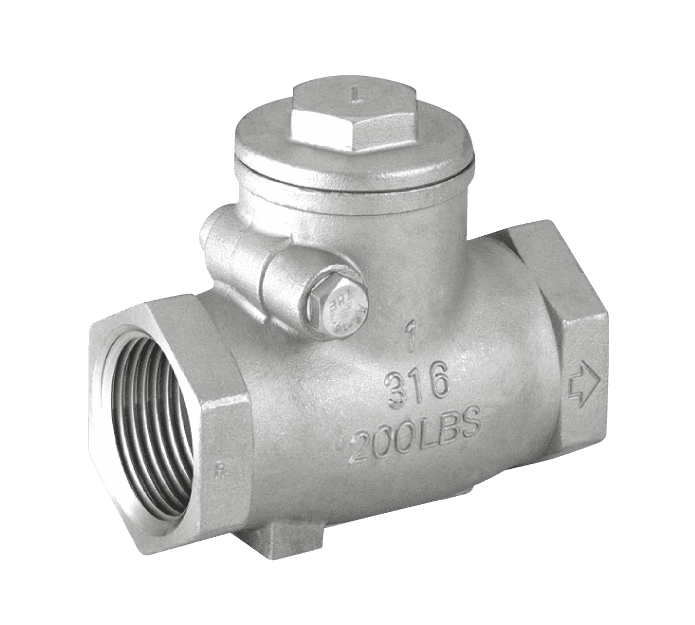

K5 (600psi)
* 我方有權隨時變更材質/設計/規格，以便提供品質優良的產品。
K5-Forge (Class 800)
* 我方有權隨時變更材質/設計/規格，以便提供品質優良的產品。
K6 (Class 150)
Unit: mm
K6 (PN16)
Unit: mm
* 我方有權隨時變更材質/設計/規格，以便提供品質優良的產品。
對夾式
K7-Dual Plated, Wafer Type (Class 150)
K7-Dual Plated, Wafer Type (Class 300)


凸耳式
K7-Dual Plated, Lug Type (Class 150)
K7-Dual Plated, Lug Type (Class 300)
* 我方有權隨時變更材質/設計/規格，以便提供品質優良的產品。
ITEM
PART NAME
SPECIFICATION
1
Body
ASTM A105+13Cr
2
Disc
ASTM A105+13Cr
3
Hinge Pin
ASTM A276 410
4
Flying Rings
ASTM A29 1025+Zn
5
Location
ASTM A276 410
6
Bolt
CS


K7-Single Plated (Class 150)
K7-Single Plated (Class 300)
* 我方有權隨時變更材質/設計/規格，以便提供品質優良的產品。
ITEM
PART NAME
Q’ty
MATERIAL
1
Body
1
316;CF8M
2
Nut
1
3304;316
3
Disc Washer
1
304;316
4
Disc
1
Teflon,Viton
5
Disc Bonnet
1
316;CF8M
6
Spring
1
304;316
7
Gasket
1
Teflon
8
Cap
1
316;CF8M


K8 (600psi)
* 我方有權隨時變更材質/設計/規格，以便提供品質優良的產品。
ITEM
PART NAME
MATERIAL
1
Body
1.4408
2
Disc
ANSI 316
3
Cap
ANSI 316
4
Spring
ANSI 316
5
Screw
ANSI 316
6
Insert
ANSI 316


K9 (PN40)
* 我方有權隨時變更材質/設計/規格，以便提供品質優良的產品。
