高壓鍛造固定式球閥
型號：906, 909, 915
回球閥列表
應用
石油與天然氣管道、石油和天然氣運輸、天然氣配送、儲氣廠、石化、化學和加工廠。
技術資料
設計：
ASME B16.34, API 6D/ISO 14313
尺寸：
2" ~ 12"
壓力等級：
ASME Class 600, 900, 1500
端口：
法蘭端
產品檢測：
API 6D, API 598
流量：
全流量
認證：
API 607
ISO 15848-1
特點
• 以具有競爭力的價格提供卓越的閥門設計。
• 易燃和非易燃應用的逸散性洩漏控制。可應要求提供。
• 閥門逸散性排放能力通過 ISO 15848-1第三方認證。可應要求提供。
• 可使用於執行器的ISO平台架。
• 防火認證API 607。
• 較低的操作扭力，便於操作並降低執行器成本。
• 防爆軸心。
• 可符合NACE MR0175。
• 可使用附鎖裝置。
• 防靜電裝置。
• 體端及軸心皆具雙重密封功能。
• 標準規格附有塞頭可用來區別是否有閥座洩漏，或者在需要時作為洩放流體的功能。
• 標準規格及具有雙關&雙洩放功能和自行洩壓閥座。
• 4" 以下標準規格提供閥腔密封劑填充系統，6" 以上閥座密封劑充填系統可應要求提供。
• 根據 ISO 9001認證的質量體系製造。
• 多種球座材質可供選擇。
除了標準的球座材質，球座有以下材質可供選擇。每個球座選項將滿足廣泛的性能，適用於許多應用：
- RPTFE
- Devlon V
- PEEK
- Nylon PA12
* 請參考溫壓圖
906剖面圖
型號：900-20~40
ITEM
PART NAME
MATERIALS
1
Body
A350-LF2
2
End Flange
A350LF2
3
Seat Insert
PTFE+15%G.F
4
Seat Ring
A182-F6A
5
Ball
A182-F316
6
Seat Spring
INCONEL X-750
7
Upper Stem
SS 410
8
Lower Stem
SS 410
9
Nut
A194-Gr7M+ZBC
10
Stud Bolt
A350-L7M+ZBC
11
Seat Gasket
GRAPHITE
12
Support Washer
SS 304
13
Seat Ring O-ring
VITON
14
Stop Plate A
SS 304
15
Stop Plate B
SS 304
16
Screw
SS 304
17
Packing Gland Adjuster
SS 304
18
Body Flange O-ring
VITON
19
Bottom Cap
A350-LF2
20
Hexagonal Screw
SS 304
21
Threaded Body Plug
A350-LF2
22
Vented Cap Body Grease Fitting
A350-LF2
23
Safety Valve
S.STEEL
ITEM
PART NAME
MATERIALS
24
Stop Pin
SS 304
25
Stop Plate A
SS 316
26
Stem Self-Lubricating Bearing
304+PTFE
27
Lower Stem Packing
GRAPHITE
28
Stem O-ring
VITON
29
Upper Stem Thrust Gasket
PTFE
30
Stem Self-Lubricating Bearing
304+PTFE
31
Body Graphite Gasket
GRAPHITE
32
Stem Packing
GRAPHITE
33
Flat Washer
SS 304
34
Cover
PLASTIC
35
Lower Stem Thrust Washer
PTFE
36
Name Plate
SS 304
37
Lever Handle
STEEL
38
Stop Plate B
A350-LF2
39
Block
S45C
40
Snap C-Ring
SS 420
41
Screw
C.S.
42
Slotted Grub Screw
SS 304
43
Base Plate
SS 302
44
Anti-Static Spring
SS 302
45
Casing
PLASTIC


型號：900-60~80
ITEM
PART NAME
MATERIALS
1
Body
A350-LF2
2
End Flange
A350-LF2
3
Seat Insert
DEVLON V
4
Seat Ring
A182-F6A
5
Ball
A182-F316
6
Seat Spring
INCONEL X-750
7
Upper Stem Thrust Washer
PTFE
8
Upper Stem
SS 410
9
Lower Stem
SS 410
10
Nut
A194-Gr7M+ZBC
11
Stud Bolt
A350-L7M+ZBC
12
Seat Ring O-ring
VITON
13
Safety Valve
S.STEEL
14
Bottom Cap
A350-LF2
15
Stop Plate
A350-LF2
16
Stop Pin
SS 304
17
Stop Plate
A350-LF2
18
Packing Gland
SS 304
19
Self-Lubricating Stem Bearing
304+PTFE
20
Mounting Bracket
STEEL
ITEM
PART NAME
MATERIALS
21
Lower Stem Thrust Gasket
PTFE
22
Stem O-ring
VITON
23
Lower Stem Packing Gasket
GRAPHITE
24
Body Graphite Gasket
GRAPHITE
25
Stem Packing
GRAPHITE
26
Stem Self-Lubricating Bearing
304+PTFE
27
Hexagonal Screw
SS 304
28
Socket Head Cap Screw
SS 304
29
Base Plate
S45C
30
Threaded Body Plug
A350-LF2
31
Sealant Fitting Extension
S.STEEL
32
Body Flange O-ring
VITON
33
Vented Cap Body Grease Fitting
A350-LF2
34
Slotted Grub Screw
SS 316
35
Drive Adapter
S45C
36
Gear Operator
FC
37
Lifting Plug
S45C
38
Key
S45C
39
Anti-Static Spring
SS 302
40
Name Plate
SS 304

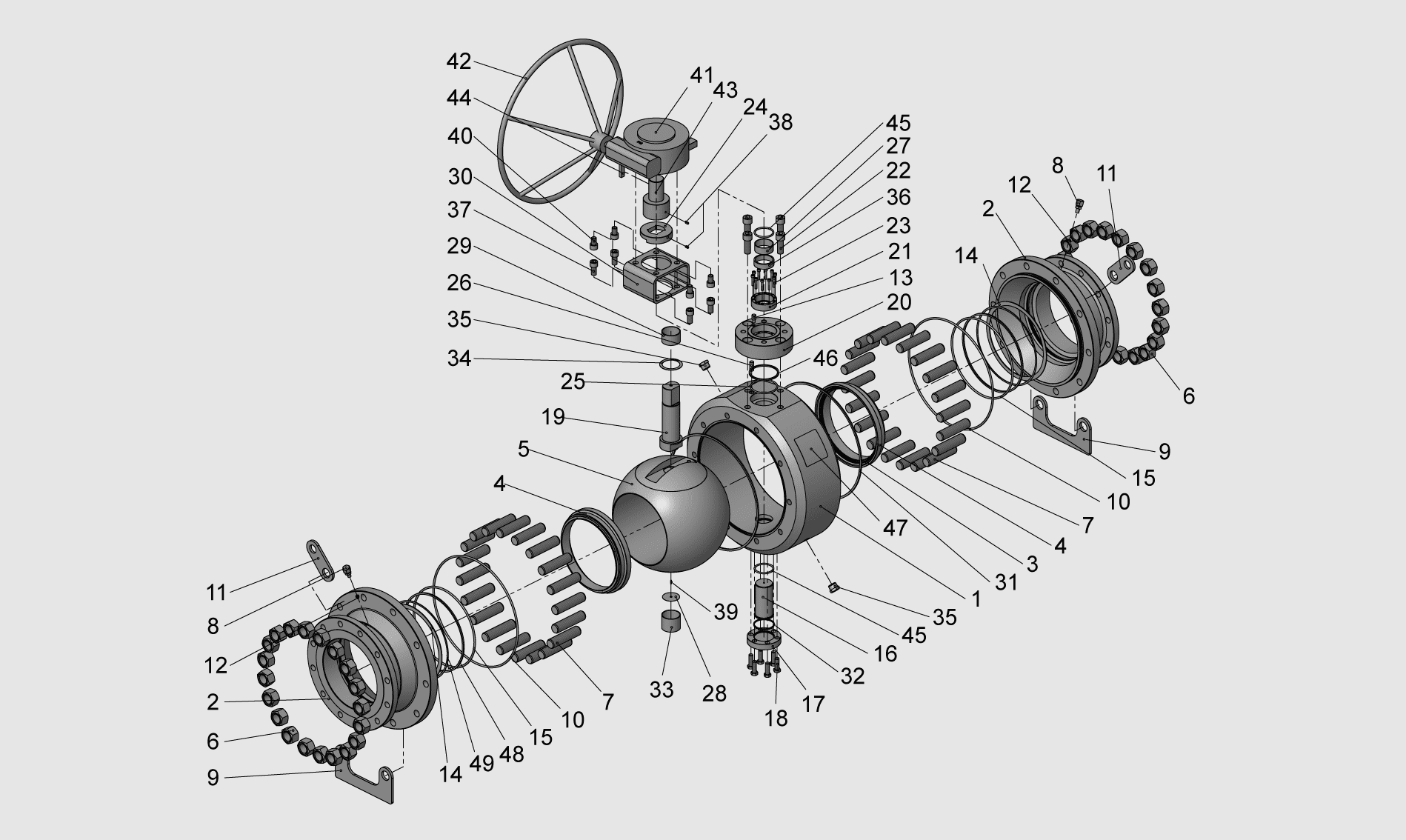

型號：900-A0~A2
ITEM
PART NAME
MATERIALS
1
Body
A350-LF2
2
End Flange
A350-LF2
3
Seat Insert
DEVLON V
4
Seat Ring
A182-F6A
5
Ball
A182-F316
6
Nut
A194Gr-7M+ZBC
7
Stud Bolt
A350-L7M+ZBC
8
Vented Cap Body Grease Fitting
A350-LF2
9
Base Plate
S45C
10
Body Flange O-Ring
VITON
11
Lifting Plug
STEEL
12
Safety Valve
SS 304
13
Stop Pin
SS 304
14
Seat Spring
INCONEL X-750
15
Seat Ring O-ring
VITON
16
Lower Stem
SS 410
17
Bottom Cap
A350-LF2
18
Hexagonal Screw
SS 304
19
Upper Stem
SS 410
20
Packing Gland Flange
A350-LF2
21
Collar Bush
A350-LF2
22
Socket Head Cap Screws
SS 304
23
Socket Head Cap Screws
SS 304
24
Stop Plate
SS 316
25
Stem O-ring
VITON
ITEM
PART NAME
MATERIALS
26
Packing Gland Lock Pin
SS 410
27
Stem Self-Lubricating Bearing
304+PTFE
28
Lower Stem Thrust Gasket
PTFE
29
Stem Self-Lubricating Bearing
304+PTFE
30
Mounting Bracket
STEEL
31
Body Graphite Gasket
GRAPHITE
32
Lower Stem Packing Gasket
GRAPHITE
33
Stem Self-Lubricating Bearing
304+PTFE
34
Upper Stem Thrust Gasket
304+PTFE
35
Threaded Body Plug
A350-LF2
36
Stem Packing
GRAPHITE
37
Socket Head Cap Screws
SS 304
38
Slotted Grub Screw
SS 304
39
Anti-Static Spring
SS 302
40
Socket Head Cap Screws
SS 304
41
Gear Operator
FC
42
Hand Wheel
S.STEEL
43
Drive Adapter
S45C
44
Key
S45C
45
Stem O-ring
VITON
46
Packing Gland Gasket
GRAPHITE
47
Name Plate
SS 304
48
Gasket Seat
GRAPHITE
49
Support Washer
SS 304
* 我方有權隨時變更材質/設計/規格，以便提供品質優良的產品。
906 (Class 600 / ISO PN100)
909 (Class 900 / ISO PN150)
915 (Class 1500 / ISO PN250)
* 我方有權隨時變更材質/設計/規格，以便提供品質優良的產品。
EA906 (Class 600)
EA909 (Class 900)
EA915 (Class 1500)
* 我方有權隨時變更材質/設計/規格，以便提供品質優良的產品。
